韩国2022三级理论无码电影,成年女人性满足免费视频,亚洲男人堂2025线线手机版,午夜影视是不用充钱的免费进,2023Av天堂在线视频精品观看,东京热中文字幕A∨无码

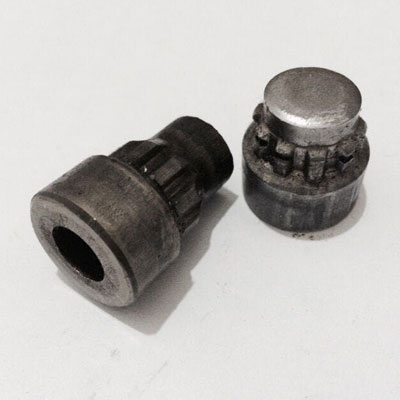

不銹鋼緊固件的鎖死的原因及防止方法

作者：金誠標(biāo)準(zhǔn)件來源：溫州金誠冷鐓標(biāo)準(zhǔn)件有限公司更新時(shí)間：2022/6/13 11:04:46 點(diǎn)擊次數(shù)：

緊固件使用者經(jīng)常會反映，為何不銹鋼緊固件有時(shí)會有鎖死的問題，而在使用碳鋼緊固件時(shí)并不常發(fā)生類似現(xiàn)象，是不是不銹鋼緊固件材質(zhì)較軟、碳鋼緊固件相對來說比較硬的原因呢?沒錯(cuò)!不銹鋼與碳鋼具有本質(zhì)上的差別。不銹鋼具有良好的延展性，但其硬度與碳鋼有一定差距。然而，這種說法只能說是對了一半。金誠鎖具以多年經(jīng)驗(yàn)總結(jié)告訴您。

　　鎖死常發(fā)生在不銹鋼、鋁合金及鈦合金制的緊固件上，這幾類的金屬合金本身有防銹性，會在表面受損傷時(shí)，在金屬表面產(chǎn)生一層薄薄的氧化層來防止進(jìn)一步更深入的銹蝕。當(dāng)不銹鋼緊固件被鎖緊時(shí)，牙紋間所產(chǎn)生的壓力與熱力會破壞并抹去其間的氧化鉻層，使得金屬牙紋直接發(fā)生阻塞/剪切，進(jìn)而發(fā)生黏著的現(xiàn)象。當(dāng)黏著的現(xiàn)象持續(xù)發(fā)生時(shí)(通常不超過一圈完整牙徑)，將使得不銹鋼緊固件完全鎖死，再也無法卸下或鎖上。通常這一系列的阻塞→剪切→黏著→鎖死的一連串動(dòng)作就發(fā)生在短短的幾秒鐘，因此，了解不銹鋼制品的特性并遵循正確操作手續(xù)都是防止不銹鋼緊固件鎖死的第一步。

一、不銹鋼緊固件也指不銹鋼螺絲,是國家標(biāo)準(zhǔn)的螺絲。常出現(xiàn)鎖死現(xiàn)象原因歸結(jié)如下:

1、沒有正確選擇產(chǎn)品,在使用前應(yīng)先確認(rèn)產(chǎn)品的機(jī)械性能是否能滿足使用需求。另外,螺絲的長度選擇恰當(dāng),以旋緊后Lu出螺帽一到兩個(gè)牙距為準(zhǔn)。

2、牙紋粗糙或有異物如果有焊點(diǎn)急其他金屬屑夾在牙紋間,常會導(dǎo)致鎖死。

3、用力太過或上鎖速度過快盡可能選用扭力扳手或套筒扳手,避免使用活動(dòng)扳手或電動(dòng)扳手,因?yàn)殡妱?dòng)扳手常導(dǎo)致上鎖速度過快,溫度急速上升而鎖死。

4、施力方向角度錯(cuò)誤螺帽必須垂直于螺絲的軸線進(jìn)行旋合,切勿傾斜。

5、未使用平、彈墊圈的使用能有效防止上鎖過緊的問題。

二、怎樣防止不銹鋼螺絲鎖死呢?

　　很多用戶都會碰到不銹鋼螺絲與螺帽在擰入的過程中發(fā)生鎖死的現(xiàn)象，究其原因不外乎304(或316)這種材料延展性和粘性較大，這一點(diǎn)我們可以從車削的過程中明顯的看出來，有經(jīng)驗(yàn)的老師博都會發(fā)現(xiàn)304/316棒料在車加工時(shí),其排屑呈擠出的皺褶狀,而其它材料如黃銅或鐵在車削過程中排屑呈現(xiàn)碎屑狀或絲狀。

　　如果采用電動(dòng)工具快速擰入或當(dāng)不銹鋼螺絲與螺帽承受較大扭力時(shí)，螺紋接觸處開始開熱，某一接觸點(diǎn)發(fā)生粘連從而帶動(dòng)一大片，結(jié)果就是內(nèi)螺紋與外螺紋粘合在了一起產(chǎn)生鎖死，這一套螺栓組就報(bào)廢了，當(dāng)然,可能也導(dǎo)致整個(gè)被安裝的工件也成了不良品。

　　總結(jié)出可有效的大輻度降低或完全避免不銹鋼螺絲鎖死發(fā)生在安裝和使用過程中的方法.我們在成半成品搓牙及成品運(yùn)輸包裝中控制了螺紋的保護(hù)(當(dāng)然,即使螺紋有所損壞如牙峰碰傷也不影響該防鎖死方案)。用戶無論使用電動(dòng)工具還是超負(fù)荷扭力或不銹鋼螺絲與尼龍鎖緊螺母高速擰入，都不會產(chǎn)生鎖死,一如碳鋼般使用。用戶可在使用過程中不改變安裝工具及安裝方式的情況下將損失降到最低甚至完全避免.
